Dienstag, 2. Februar 2016

Lüftungsleitungen verlegen

Was uns über Weihnachten beschäftigt hat, war unter anderem das Verlegen der Lüftungsleitungen. Diese sind recht einfach zu verlegen und werden ganz simple mit Lochband und schrauben befestigt.

Eine Herausforderung war dann aber doch die Befestigung in den Trockenbauwänden, in das Rigips konnten wir ja nicht schrauben. Wir haben deshalb erst kleine OSB Stücke am Rigips befestigt und dann das Lochband angeschraubt. Wir haben auch schon lediglich am Boden befestigte Leitungen gesehen, aber das hat uns nicht gefallen, weil die Leitungen doch recht "eigenwillig" sind. Zu dieser Zeit waren die Wände nur einseitig beplankt, da hätten die widerspenstigen Leitungen sicher nicht brav in der Wand ihre Position
gehalten.

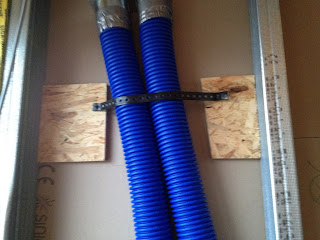

Wandbefestigung mit OSB Hilfe
Im Arbeitszimmer war ein Luftauslass in die dünne Wand - Metallprofil 5 cm eingezeichnet. Hier hätte man sollen mit einer Reduzierung arbeiten und auf einen Flachkanal umstellen. Das hat uns und unserem Sanitärfachmann nicht gefallen, deshalb haben wir in Absprache mit unserem HLS Planer kurzerhand beides mit ca. 2 m Abstand in der dicken Wand (Metallprofile 10 cm) befestigt.

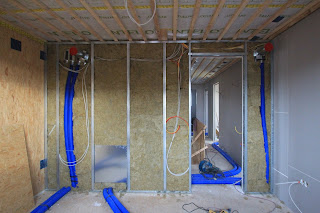

Chaos im Arbeitszimmer und eine Planänderung
Diese Auslässe bzw. Anzugsstutzen (was ihr unten nicht seht ist das große Rohr auf das dann das Ventil kommt, im Bild oben mit einem roten Deckel verschlossen) werden dann an allen Stellen verteilt, wo Luft rein oder raus soll. Bei uns ist das in den OG Wänden und fürs Erdgeschoss in der OG Decke. Damit sich in der knappen Wand keine metallernen Vibrationsgeräusche ausbreiten, wenn der Stutzen das Rigips berührt, haben wir kurzerhand ein bisschen Dämmung aufgeklebt. War noch über. ;-) Der jeweils nicht verwendete Eingang für die Rohre wird mit einem Deckel versehen und abgeklebt. Wir haben aber auch alle anderen Anschlüsse abgeklebt mit Kaltschweißband - ein Teufelszeug, aber hält bombenfest. :-)

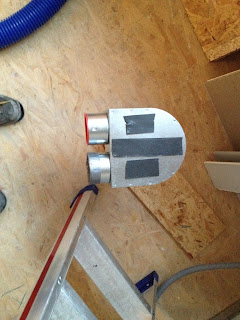

Anschlüsse mit Spezialdämmung ;-)
So sieht es in unserem Bad aus. Für die Befestigung der Lüftungsanlage an der Wand haben wir die Wände ebenfalls mit OSB Platten verstärkt, naja, in diesem Fall verstärken lassen. Irgendwie hatte der Zimmermann immer mehr Kraft als ich und dann haben die Schrauben nicht gezogen - Lösung: Zwei Zimmermänner ;-)

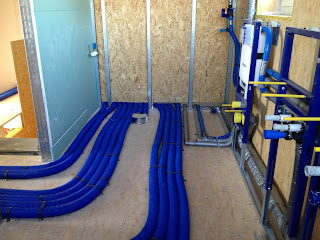

Bad Flur mit ca. der Hälfte der Lüftungen
So schaut unser HWR im OG aus. Links die Paul Lüftungsanlage und rechts die jeweiligen Verteiler für die Zu- und Abluft. Ich hoffe, dass ich die Beschriftung der Leitungen auch bis zum Ende fortgeführt habe...
Insgesamt haben wir 24 Lüftungsleitungen bzw. -kreise verlegt, wobei auch teilweise ein Auslass mit zwei Leitungen angefahren worden ist, z.B. beim Zuluftventil für unser Schlafzimmer.
HWR mit Lüftungsanlage und Verteiler für Zu- und Abluft
